Cómo analizar un punto de conexión en el mapa
Explore la infraestructura eléctrica, consulte los márgenes e identifique proyectos cercanos para evaluar alternativas de conexión.
El mapa de ePowerBay reúne información para una evaluación inicial de conexión. Siga estos pasos para conocer la zona y seleccionar los puntos que requieren un estudio más detallado.
1. Localice el proyecto y la infraestructura

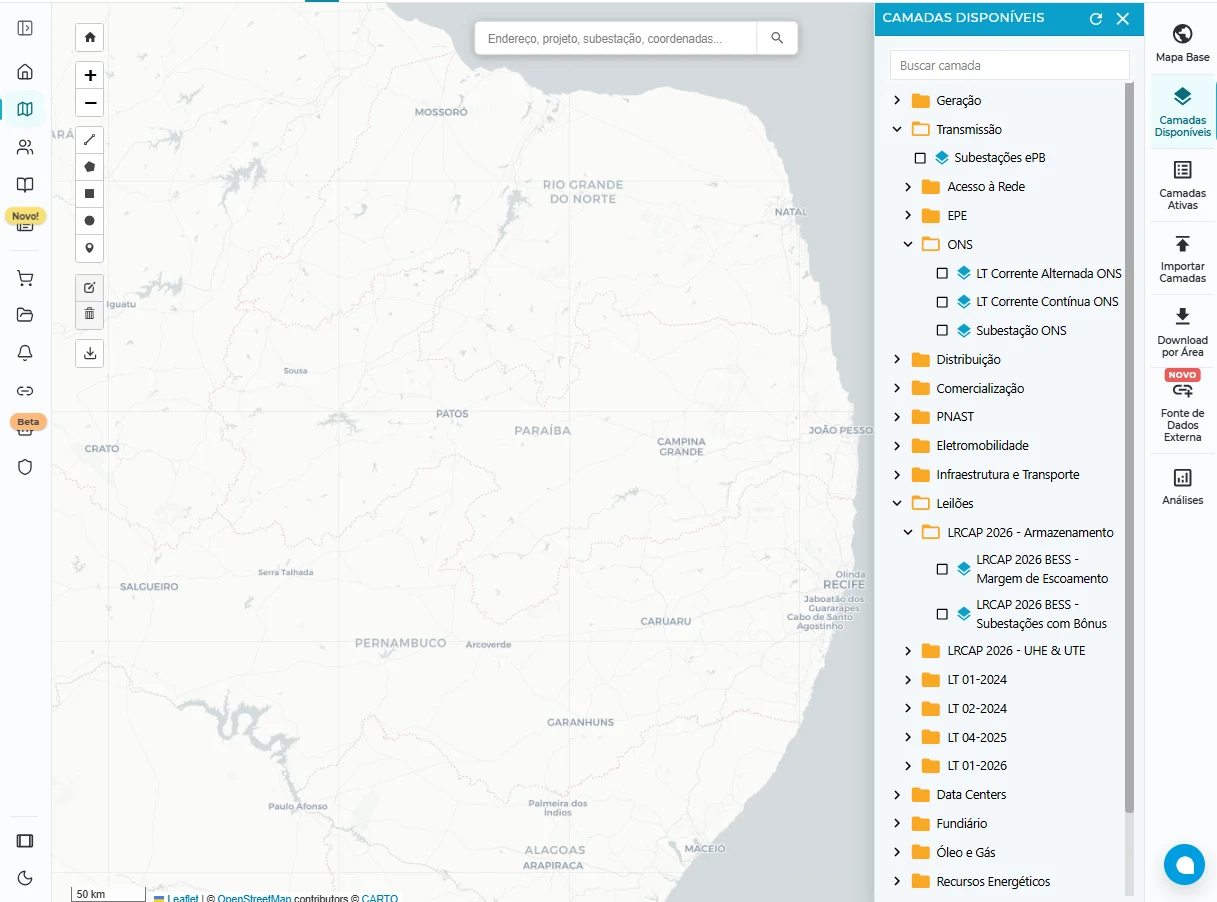

Sitúe el mapa en la zona de interés. En Transmissão → ONS, active:
Subestação ONS
LT Corrente Alternada ONS
LT Corrente Contínua ONS, cuando sea pertinente para la zona.

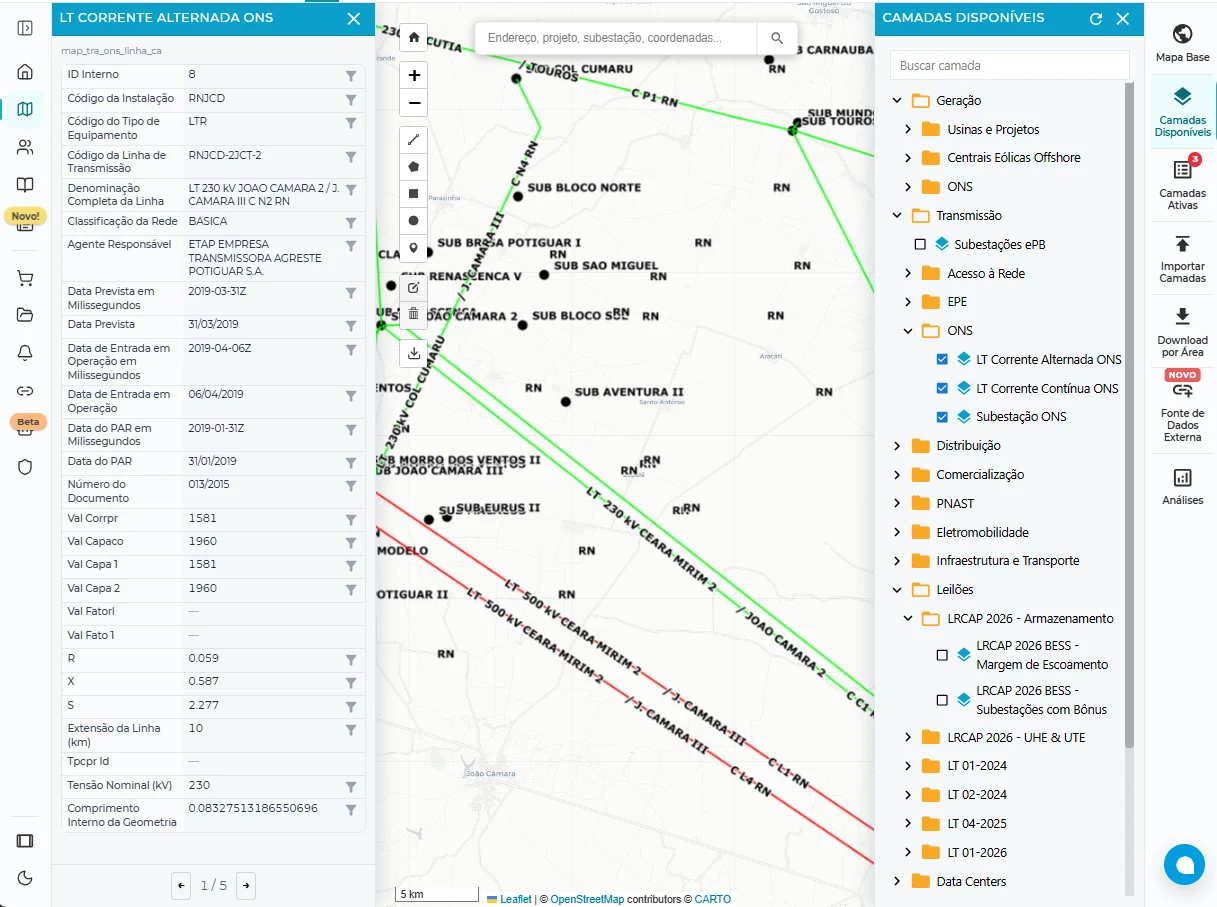

Haga clic en las instalaciones para consultar la información disponible y observe la leyenda. La proximidad geográfica ayuda a seleccionar alternativas, pero no determina la viabilidad de la conexión.

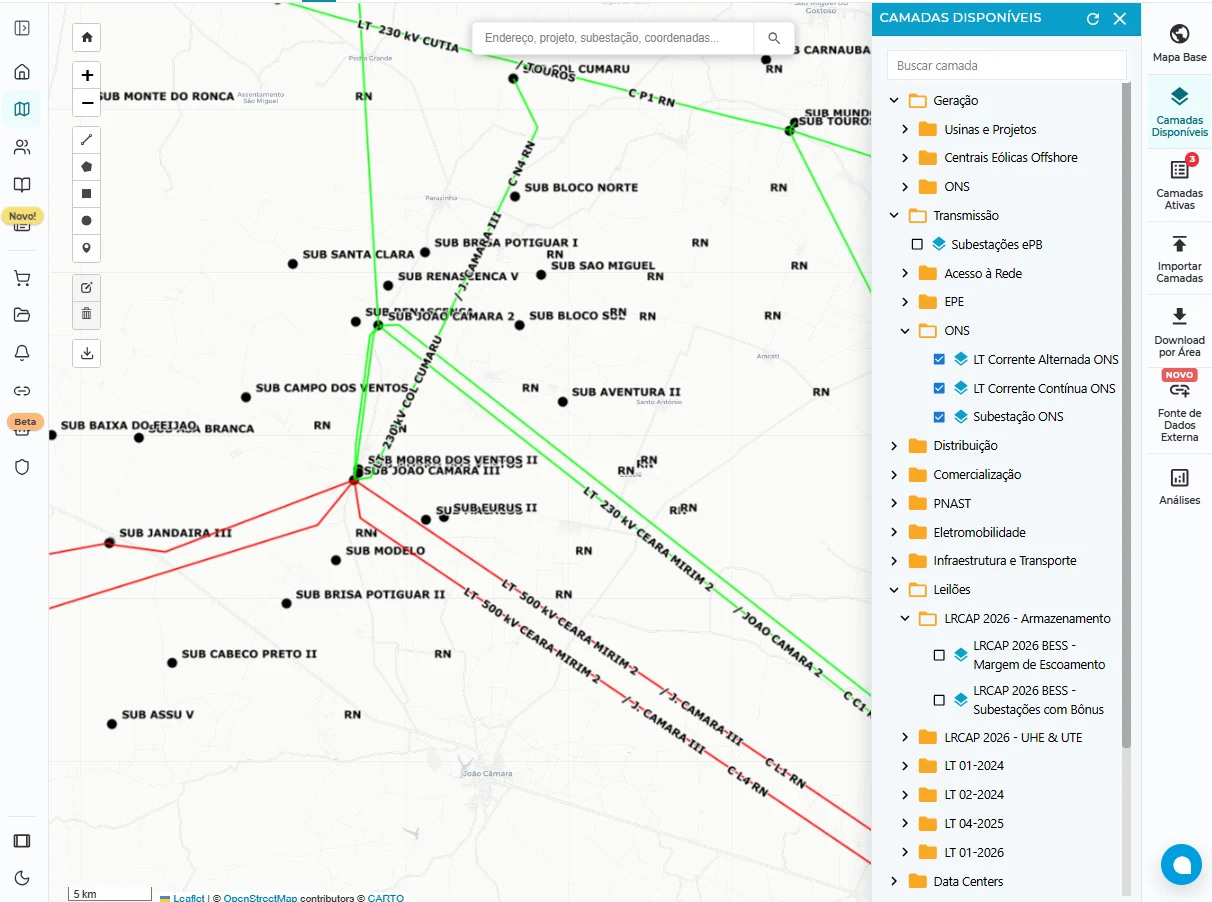

2. Observe la configuración de la red
Examine las líneas cercanas al punto analizado y observe cómo se distribuye la infraestructura en la zona. Consulte los datos disponibles sobre tensión e identificación de las instalaciones.
Esta lectura ayuda a contextualizar las alternativas. La representación en el mapa, por sí sola, no demuestra capacidad disponible ni viabilidad de acceso.
3. Consulte los márgenes

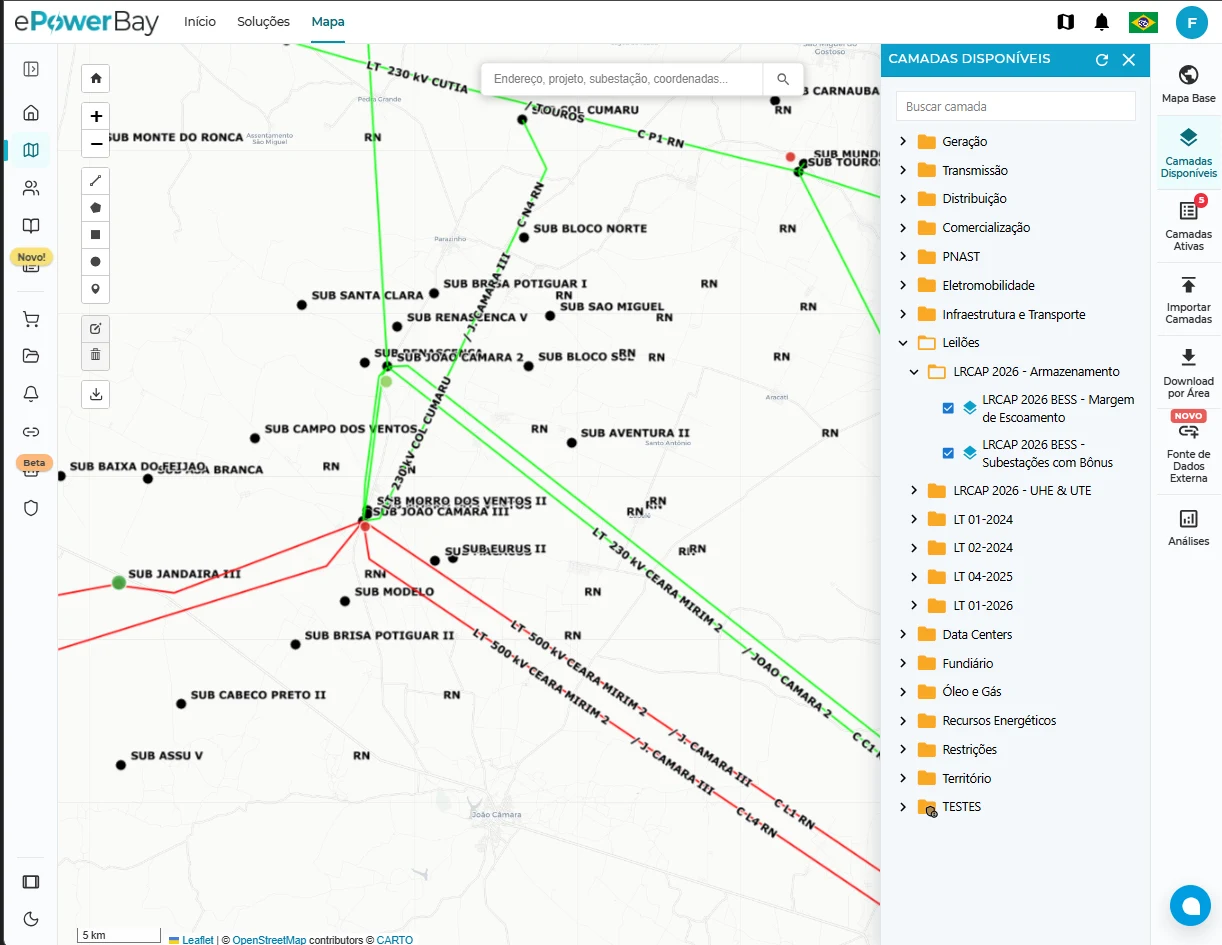

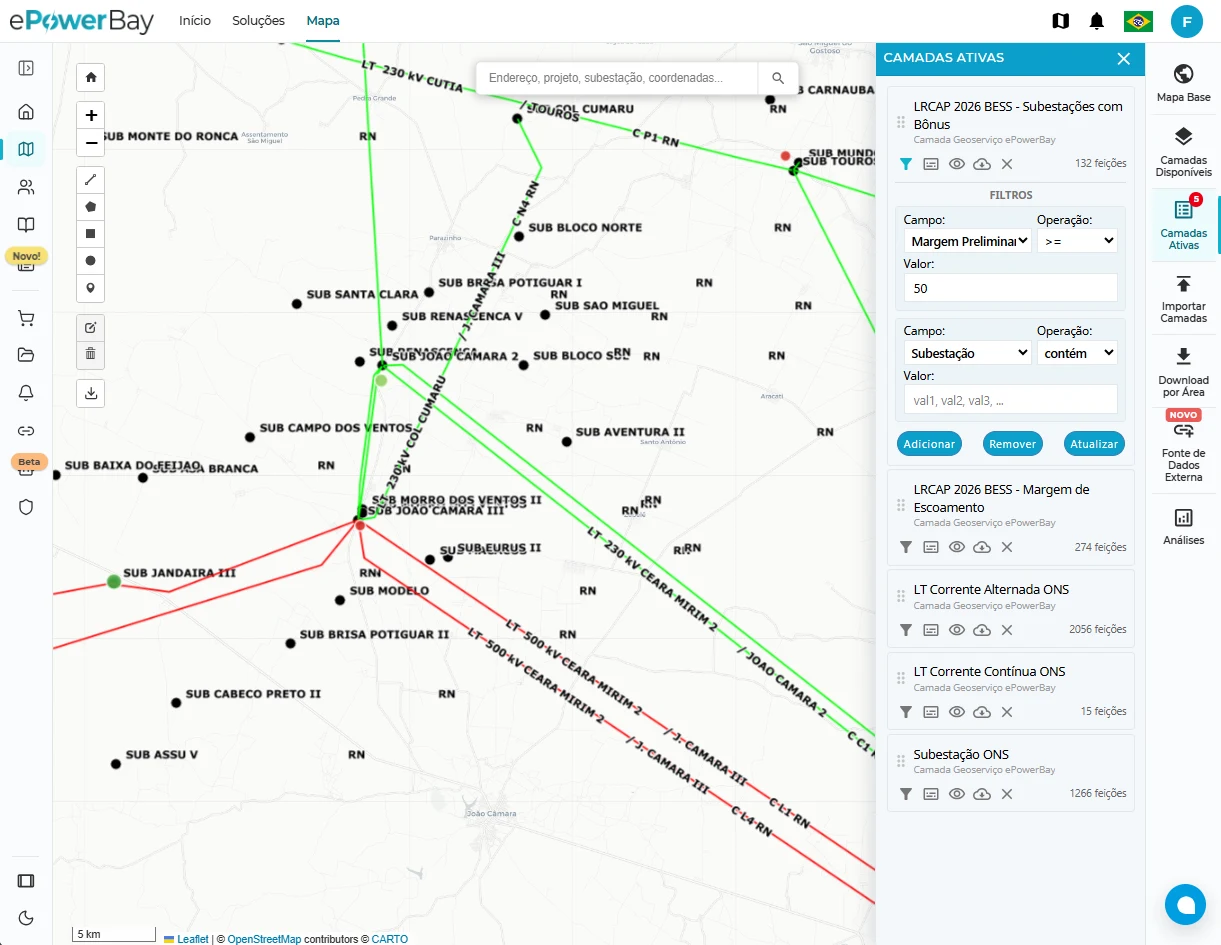

En Leilões → LRCAP → 2026 - UHE & UTE, seleccione la capa Subestações Margem del año deseado, entre 2026 y 2031.

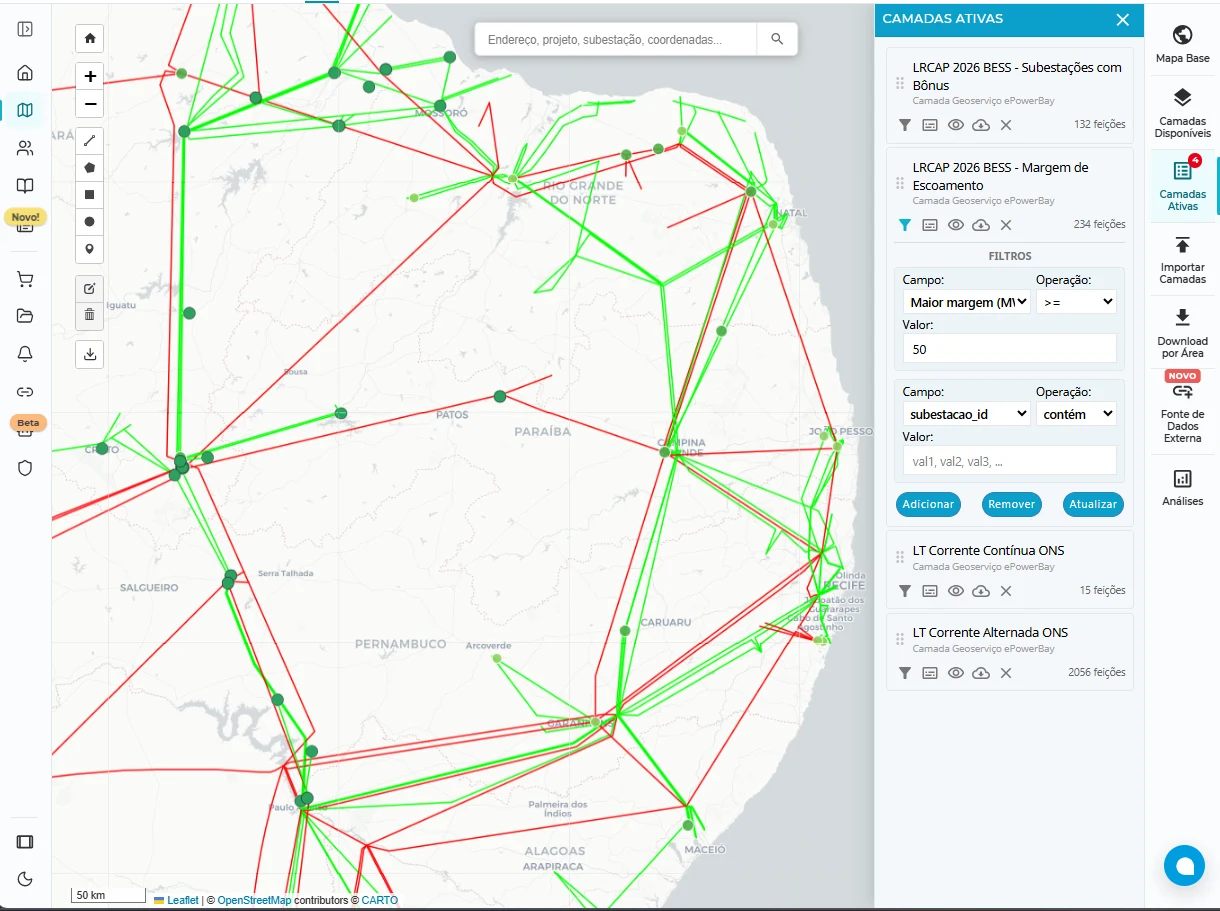

Para almacenamiento, utilice Leilões → LRCAP 2026 - Armazenamento → LRCAP 2026 BESS - Margem de Escoamento.
Compruebe el valor, la unidad, el año y la referencia del estudio. El margen corresponde al escenario analizado y no garantiza acceso a la red para cualquier proyecto.
4. Identifique los proyectos cercanos

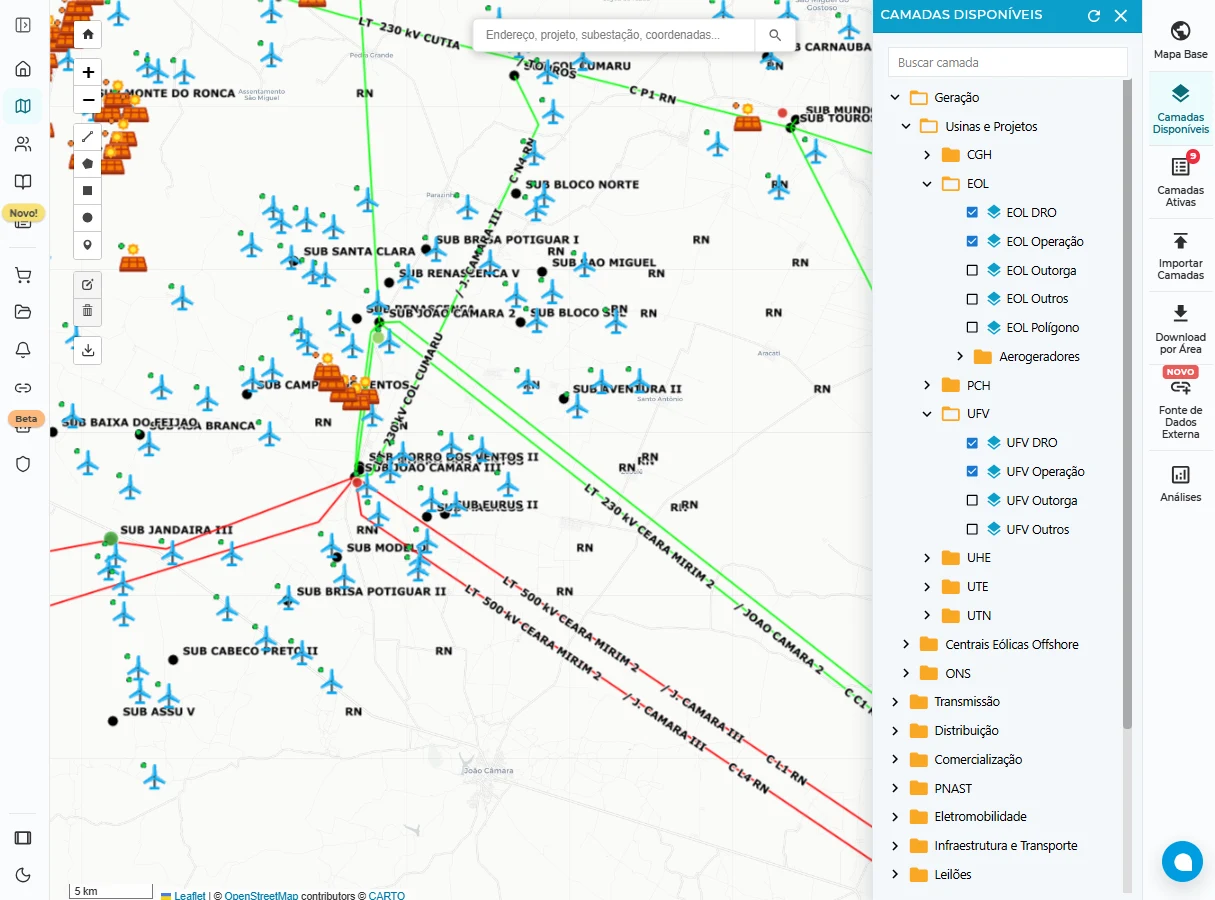

En Geração → Projetos, active las capas pertinentes:
UFV: UFV Operação, UFV Outorga y UFV DRO.
EOL: EOL Operação, EOL Outorga y EOL DRO.
Seleccione los proyectos para consultar su potencia, situación y demás información disponible. Un DRO no significa que el acceso esté asegurado, y la proximidad no confirma la conexión a la misma subestación.
Como complemento, consulte Transmissão → Acesso à Rede → Fila de Acesso à Rede - ONS.
5. Compare y profundice
Para cada alternativa, registre:
Infraestructura eléctrica y configuración de la red.
Margen, año y referencia.
Proyectos y solicitudes de acceso cercanos.
Información que aún debe confirmarse.
Compare datos de escenarios compatibles. Utilice esta primera evaluación para decidir dónde profundizar los estudios técnicos y el análisis de los costes de conexión.
[Imagem 6 — Quadro simples comparando dois pontos de conexão.]
